Blindnietmuttern / Aluminium / Flachkopf / geschlossen
Material: AlMg 3,5 / AW 5154A
Spezifikation: Unterkopfzahnung

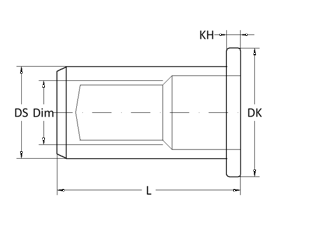

Maßskizze
Die Preise sind aufgrund der Situation am internationalen Rohstoffmarkt nicht aktuell. Wir ersuchen Sie um Ihre Anfrage.
LEGENDE:
Dim=Dimension
L=Gesamtlänge
M=Klemmbereich / Materialstärke
DSØ=Schaftdurchmesser
BØ=Bohrlochdurchmesser
DKØ=Setzkopfdurchmesser
H=Setzkopfhöhe
Am=Anzugsmoment in Nm
Zf=Zugfestigkeit in N
Sf=Scherfestigkeit in N
LW=Lagerware
VE=Verpackungseinheit
| Dim | L | M | DSØ | BØ | DKØ | H | Am | Zf | Sf | Artikel# | Preis €/1000 | VE Stk. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 K | 14,5 | 0,3 - 1,8 | 4,9 | 5,0 | 7,0 | 0,8 | 0,7 | 2600 | 1000 | 623030 | 172,00 | 500 |
| M 3 L | 15,5 | 1,8 - 3,0 | 623032 | |||||||||
| 16,5 | 0,3 - 2,5 | 5,9 | 6,0 | 9,0 | 1,0 | 2,5 | 3900 | 1400 | 623040 | 190,00 | ||
| M 4 L | 18,0 | 2,5 - 4,0 | 623042 | |||||||||
| M 5 K | 0,5 - 3,0 | 6,9 | 7,0 | 10,0 | 1,2 | 5,0 | 5900 | 1600 | 623050 | 225,00 | ||
| M 5 L | 20,5 | 3,0 - 5,0 | 623052 | |||||||||
| M 6 K | 0,5 - 2,3 | 8,9 | 9,0 | 12,0 | 1,5 | 8,0 | 8600 | 2300 | 623060 | 276,00 | ||
| M 6 M | 22,0 | 2,3 - 4,0 | 623061 | 250 | ||||||||
| M 6 L | 23,5 | 4,0 - 6,0 | 623062 | |||||||||
| M 8 K | 25,5 | 0,8 - 3,5 | 10,9 | 11,0 | 15,0 | 20,0 | 10200 | 3300 | 623080 | 335,00 | ||
| M 8 L | 28,0 | 3,5 - 6,0 | 623082 | |||||||||
| M 10 K | 29,0 | 1,0 - 3,5 | 11,9 | 12,0 | 16,0 | 1,7 | 25,0 | 14000 | 3900 | 623100 | 438,00 | |
| M 10 L | 32,0 | 3,5 - 6,0 | 623102 | 446,00 |
Letztes Update: 15. März 2018
Nicht fündig geworden?
Ein Katalog kann niemals alles beinhalten, falls Sie nicht fündig geworden sind, fragen Sie bitte bei uns an.
