Blindnietmuttern / Aluminium / Senkkopf / offen / Rändelung
Material: AlMg 5 / AISI 5056
Spezifikation: Schafträndelung und Unterkopfzahnung

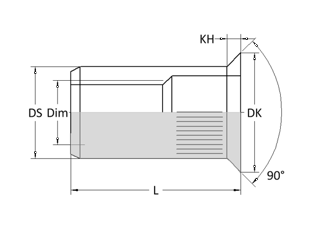

Maßskizze
Die Preise sind aufgrund der Situation am internationalen Rohstoffmarkt nicht aktuell. Wir ersuchen Sie um Ihre Anfrage.
LEGENDE:
Dim=Dimension
L=Gesamtlänge
M=Klemmbereich / Materialstärke
DSØ=Schaftdurchmesser
BØ=Bohrlochdurchmesser
DKØ=Setzkopfdurchmesser
H=Setzkopfhöhe
Am=Anzugsmoment in Nm
Zf=Zugfestigkeit in N
Sf=Scherfestigkeit in N
LW=Lagerware
VE=Verpackungseinheit
| Dim | L | M | DSØ | BØ | DKØ | H | Am | Zf | Sf | Artikel# | Preis €/1000 | VE Stk. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 | 10,0 | 1,5 - 3,5 | 4,9 | 5,0 | 8,0 | 1,5 | 3,5 | 2050 | 980 | 640Z030 | 103,00 | 500 |
| M 4 K | 11,5 | 5,9 | 6,0 | 9,0 | 4,0 | 2840 | 1070 | 640Z040 | 128,00 | |||
| M 4 L | 14,0 | 3,5 - 5,5 | 640Z042 | 137,00 | ||||||||
| M 5 K | 13,5 | 1,5 - 4,0 | 6,9 | 7,0 | 10,0 | 1,6 | 4,5 | 5190 | 1170 | 640Z050 | 131,00 | |
| M 5 L | 16,5 | 4,0 - 6,5 | 640Z052 | 143,00 | ||||||||
| M 6 K | 16,0 | 1,5 - 4,5 | 8,9 | 9,0 | 12,0 | 1,7 | 8,5 | 9800 | 1960 | 640Z060 | 182,00 | |
| M 6 L | 19,0 | 4,5 - 6,5 | 640Z062 | 196,00 | ||||||||
| M 8 K | 1,5 - 4,5 | 10,9 | 11,0 | 14,0 | 10,0 | 15690 | 2050 | 640Z080 | 246,00 | |||
| M 8 L | 22,0 | 4,5 - 6,5 | 640Z082 | 269,00 | ||||||||
| M 10 K | 21,0 | 1,7 - 4,5 | 12,9 | 13,0 | 16,0 | 15,5 | 18630 | 2350 | 640Z100 | 292,00 | 250 | |
| M 10 L | 24,5 | 4,5 - 7,5 | 15,6 | 640Z102 | 313,00 | |||||||
| M 12 K | 26,0 | 1,7 - 4,5 | 15,9 | 16,0 | 19,0 | 20,0 | 26350 | 4520 | 640Z120 | 452,00 | ||
| M 12 L | 29,0 | 4,5 - 7,5 | 640Z122 | 469,00 |
Letztes Update: 15. März 2018
Nicht fündig geworden?
Ein Katalog kann niemals alles beinhalten, falls Sie nicht fündig geworden sind, fragen Sie bitte bei uns an.
