Blindnietmutter / Inox / Senkkopf / offen / Rändelung
Material: AISI 304 Cu / 1.4567
Eigenschaften: lösungsgeglüht
Spezifikation: Unterkopfzahnung und Schafträndelung

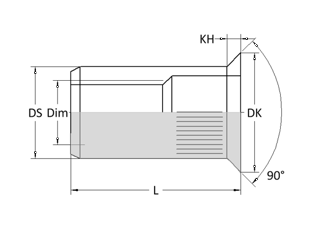

Maßskizze
Die Preise sind aufgrund der Situation am internationalen Rohstoffmarkt nicht aktuell. Wir ersuchen Sie um Ihre Anfrage.
LEGENDE:
Dim=Dimension
L=Gesamtlänge
M=Klemmbereich / Materialstärke
DSØ=Schaftdurchmesser
BØ=Bohrlochdurchmesser
DKØ=Setzkopfdurchmesser
H=Setzkopfhöhe
Am=Anzugsmoment in Nm
Zf=Zugfestigkeit in N
Sf=Scherfestigkeit in N
LW=Lagerware
VE=Verpackungseinheit
| Dim | L | M | DSØ | BØ | DKØ | H | Am | Zf | Sf | Artikel# | Preis €/1000 | VE Stk. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 K | 10,0 | 1,5 - 3,5 | 4,9 | 5,0 | 8,0 | 1,5 | 3,6 | 5390 | 1760 | 631Z030 | 294,00 | 500 |
| M 4 K | 11,5 | 5,9 | 6,0 | 9,0 | 1,7 | 6,9 | 10100 | 3720 | 631Z040 | 279,00 | ||
| M 4 L | 14,0 | 3,5 - 5,5 | 631Z042 | 322,00 | ||||||||
| M 5 K | 13,5 | 1,5 - 4,0 | 6,9 | 7,0 | 10,0 | 10,4 | 11760 | 4020 | 631Z050 | 355,00 | ||
| M 5 L | 17,0 | 4,0 - 6,5 | 631Z052 | 368,00 | ||||||||
| M 6 K | 16,0 | 1,5 - 4,5 | 8,9 | 9,0 | 12,0 | 21,0 | 20590 | 5490 | 631Z060 | 461,00 | ||
| M 6 L | 19,5 | 4,0 - 6,5 | 631Z062 | 569,00 | 250 | |||||||
| M 8 K | 19,0 | 1,5 - 4,5 | 10,9 | 11,0 | 14,0 | 30,2 | 27450 | 7640 | 631Z080 | 688,00 | ||
| M 8 L | 22,5 | 4,0 - 6,5 | 631Z082 | 795,00 | ||||||||
| M 10 K | 21,0 | 1,5 - 4,5 | 12,9 | 13,0 | 16,0 | 33,0 | 32360 | 8040 | 631Z100 | 895,00 | ||
| M 10 L | 24,5 | 4,5 - 7,5 | 631Z102 | 1.069,00 | ||||||||
| M 12 K | 24,0 | 1,7 - 4,5 | 15,9 | 16,0 | 19,0 | 51,0 | 52950 | 9800 | 631Z120 | 1.622,00 | 125 | |
| M 12 L | 28,0 | 4,5 - 8,0 | 8040 | 631Z122 | 1.686,00 |
Letztes Update: 15. März 2018
Nicht fündig geworden?
Ein Katalog kann niemals alles beinhalten, falls Sie nicht fündig geworden sind, fragen Sie bitte bei uns an.
