Blindnietmuttern / Stahl / Senkkopf / geschlossen / Rändelung
Material: AISI 1005 / 1.0303
Eigenschaften: spannungsarm geglüht
Spezifikation: Unterkopfzahnung und Schafträndelung

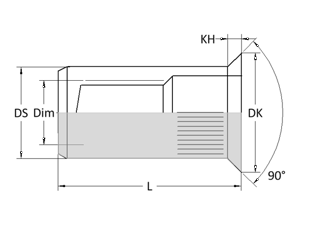

Maßskizze
Die Preise sind aufgrund der Situation am internationalen Rohstoffmarkt nicht aktuell. Wir ersuchen Sie um Ihre Anfrage.
LEGENDE:
Dim=Dimension
L=Gesamtlänge
M=Klemmbereich / Materialstärke
DSØ=Schaftdurchmesser
BØ=Bohrlochdurchmesser
DKØ=Setzkopfdurchmesser
H=Setzkopfhöhe
Am=Anzugsmoment in Nm
Zf=Zugfestigkeit in N
Sf=Scherfestigkeit in N
LW=Lagerware
VE=Verpackungseinheit
| Dim | L | M | DSØ | BØ | DKØ | H | Am | Zf | Sf | Artikel# | Preis €/1000 | VE Stk. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 K | 16,0 | 1,5 - 3,5 | 4,9 | 5,0 | 8,0 | 1,5 | 3,0 | 4900 | 980 | 633Z030 | 169,00 | 500 |
| M 3 L | 18,0 | 3,5 - 5,0 | 633Z032 | 173,00 | ||||||||
| M 4 K | 16,5 | 1,5 - 4,0 | 5,9 | 6,0 | 9,0 | 4,0 | 7840 | 2150 | 633Z040 | 161,00 | ||
| M 4 L | 19,5 | 3,0 - 5,5 | 633Z042 | 189,00 | ||||||||
| M 5 K | 20,5 | 1,5 - 4,0 | 6,9 | 7,0 | 10,0 | 1,6 | 5,0 | 10780 | 2250 | 633Z050 | 191,00 | |
| M 5 L | 23,0 | 4,0 - 6,5 | 633Z052 | 218,00 | ||||||||
| M 6 K | 23,5 | 1,5 - 4,5 | 8,9 | 9,0 | 12,0 | 1,7 | 10,0 | 16670 | 3620 | 633Z060 | 228,00 | |
| M 6 L | 26,0 | 4,0 - 6,5 | 633Z062 | 288,00 | ||||||||
| M 8 K | 28,0 | 1,5 - 4,5 | 10,9 | 11,0 | 14,0 | 18,0 | 30790 | 4700 | 633Z080 | 272,00 | 250 | |
| M 8 L | 26,5 | 4,0 - 6,5 | 633Z082 | 397,00 | ||||||||
| M 10 K | 30,0 | 2,0 - 4,5 | 12,9 | 13,0 | 16,0 | 28,0 | 34320 | 5190 | 633Z100 | 531,00 | ||
| M 10 L | 33,0 | 4,5 - 7,5 | 633Z102 | 572,00 |
Letztes Update: 15. März 2018
