Senkkopf offen Rändelung #630Z
Material: AISI 1005 / 1.0303
Eigenschaften: spannungsarm geglüht
Eigenschaften: Unterkopfzahnung und Schafträndelung

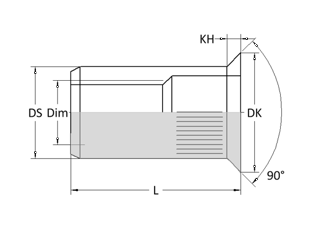

Maßskizze
Die Preise sind aufgrund der Situation am internationalen Rohstoffmarkt nicht aktuell. Wir ersuchen Sie um Ihre Anfrage.
LEGENDE:
Dim=Dimension
L=Gesamtlänge
M=Klemmbereich / Materialstärke
DSØ=Schaftdurchmesser
BØ=Bohrlochdurchmesser
DKØ=Setzkopfdurchmesser
H=Setzkopfhöhe
Am=Anzugsmoment in Nm
Zf=Zugfestigkeit in N
Sf=Scherfestigkeit in N
LW=Lagerware
VE=Verpackungseinheit
| Dim | L | M | DSØ | BØ | DKØ | H | Am | Zf | Sf | Artikel# | Preis €/1000 | VE Stk. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 K | 9,5 | 1,5 - 3,5 | 4,9 | 5,0 | 8,0 | 1,5 | 3,0 | 4900 | 980 | 630Z030 | 112,00 | 500 |
| M 3 L | 11,0 | 3,0 - 5,0 | 630Z032 | 119,00 | ||||||||
| M 4 K | 11,5 | 1,5 - 3,5 | 5,9 | 6,0 | 9,0 | 4,0 | 7840 | 2150 | 630Z040 | 109,00 | ||
| M 4 L | 13,0 | 3,0 - 5,5 | 630Z042 | 128,00 | ||||||||
| M 5 K | 13,5 | 1,5 - 4,0 | 6,9 | 7,0 | 10,0 | 1,6 | 5,0 | 10780 | 2250 | 630Z050 | 119,00 | |
| M 5 L | 16,0 | 4,0 - 6,5 | 630Z052 | 132,00 | ||||||||
| M 6 K | 1,5 - 4,5 | 8,9 | 9,0 | 12,0 | 1,7 | 10,0 | 16670 | 3620 | 630Z060 | 148,00 | ||
| M 6 L | 18,5 | 4,0 - 6,5 | 630Z062 | 162,00 | ||||||||
| M 8 K | 19,0 | 1,5 - 4,5 | 10,9 | 11,0 | 14,0 | 18,0 | 30790 | 4700 | 630Z080 | 186,00 | ||
| M 8 L | 21,5 | 4,0 - 7,0 | 630Z082 | 218,00 | ||||||||
| M 10 K | 21,0 | 1,5 - 4,5 | 12,9 | 13,0 | 16,0 | 28,0 | 34320 | 5190 | 630Z100 | 242,00 | 250 | |
| M 10 L | 24,0 | 4,5 - 7,5 | 630Z102 | 279,00 | ||||||||
| M 12 K | 26,0 | 1,7 - 4,5 | 15,9 | 16,0 | 19,0 | 78,0 | 47500 | 9700 | 630Z120 | 457,00 | ||
| M 12 L | 29,0 | 4,5 - 7,5 | 630Z122 |
Letztes Update: 6. März 2018
Nicht fündig geworden?
Ein Katalog kann niemals alles beinhalten, falls Sie nicht fündig geworden sind, fragen Sie bitte bei uns an.
